Nál nél YH hidraulikusbarátságos értékesítési csapatunk rendelkezik az acél adapter követelményeinek azonosításához szükséges ismeretekkel, képesítésekkel és tapasztalattal. Ipari minőségű acél adaptereink a legtartósabb anyagokból készülnek, hogy megfeleljenek és meghaladják az ipari szabványokat - és az Ön elvárásait. Ezek versenyképes áron elérhetők. A minőségi termékbe való befektetés időt és pénzt takarít meg az út javításakor.
Ha Ön az egyik ilyen iparág része, acél adaptereink lehetővé teszik, hogy kezelje a közös mérnöki problémákat és javítsa hatékonyságát, miközben csökkenti a költségeket. E kihívások némelyike a rozsda és a korrózió, a helytelenül illeszkedő adapterek és a nagy nyomások ellenállóképessége. Ha kemény acél adapterünkre vált, ezek a problémák történelemsé válnak.
Az acél adapterek közös piacai
A közös piacok közé tartozik a gépépítés, a bányászat, a fémek és az ásványi anyagok, a mobil gépek és berendezések, az olaj és a gáz, a vasút, a megújuló energiaforrások és a járművek. Ez a minőség nagyon kívánatos az acél adapterek leggyakoribb ügyfelei számára, amelyek többek között a következőket tartalmazzák:
√ Olaj- és gázipar
 √ Tengeri ipar
 √ Feldolgozó ipar
 √ Mezőgazdasági ágazat
 √ Építőipar
 √ Autóipar
 √ Bányaipar
 √ Vasúti ipar
Technikai információ
A rendelkezésre álló konfigurációk némelyike:
 √ SAE O-gyűrű
 √ Split karima
 √ SAE 45 fokos flare
 √ SAE 37 fokos flare (JIC)
 √ Pipa
 √ Metrikus / BSPP / BSPT
Az acél adapterek jellemzői
Annak ellenére, hogy acél adaptereink rendkívül ellenállnak a magas nyomásoknak, ha minden alkotóelemet harmóniában használunk, soha nem sértjük meg az ipari szabványokat. Az Ön biztonsága és termelékenysége a legnagyobb figyelmet a gyártási folyamat során. A teljesítmény javítása érdekében még korszerűsítettük bevonatunkat, hogy nagyobb korrózióállóságot biztosítsunk, mint valaha.
Acél adaptereink több méretben is kaphatók. Menetvégcsatlakozásokat kínálunk, hogy az adaptered használhatóbb legyen, mint valaha.

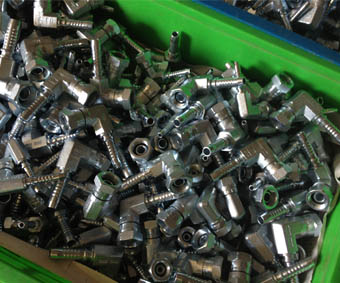

Kompakt könyök
A 26791K szerelvények 90 fokos JIC 74 fokos kúpos ülés kompakt könyök. A 26791K szerelvények szénacélból készülnek, ami hasonló az enyhe acélhoz. 26791K szerelvényt kovácsolnak, mielőtt a CNC gépeket gyártják. Biztosíthatjuk a pontos pontosságot, a megfelelő toleranciát és a sima felületkezelést.
√ Megrend.-sz .: 26791K (90 ° JIC női 74 ° -os kúpos üléskomplex könyök)
 √ Téma típusok: BSPT, JIC, BSP (ezek a három típus a gyárunkban gyártott standard elemek)
 Q MOQ: 300PCS minden elem
 √ Szállítási idő: körülbelül 30 nap.
Kompakt könyökrajz

Műszaki adatok táblázat
| NO. | THREAD E | HOSE BORE | MÉRETEK | ||||
| DN | GONDOLATJEL | C | S1 | S2 | H | ||
| 26791K-04-04 | 7/19" X20 | 6 | 4 | 8.5 | 17 | 11 | 18.2 |
| 26791K-06-04 | 9/16" X18 | 6 | 4 | 10 | 19 | 14 | 21 |
| 26791K-06-06 | 9/16" X18 | 10 | 6 | 10 | 19 | 17 | 21.3 |
| 26791K-08-06 | 3/4" X16 | 10 | 6 | 11 | 24 | 19 | 25 |
| 26791K-08-08 | 3/4" X16 | 12 | 8 | 11 | 24 | 22 | 25 |
| 26791K-10-08 | 7/8" X14 | 12 | 8 | 11 | 27 | 22 | 27.5 |
| 26791K-10-10 | 7/8" X14 | 16 | 10 | 11 | 27 | 22 | 27.5 |
| 26791K-12-12 | 1.1 / 16" X12 | 20 | 12 | 13.5 | 32 | 27 | 30 |
| 26791K-16-16 | 1.5 / 16" X12 | 25 | 16 | 14.5 | 41 | 33 | 34.3 |
SS csőcsatlakozó
A 87612-es darab SAE-karima 6000PSI a spiráltömlőhöz négy vezetékes integrált szerelvényhez. A 87612-es darabból készült szerelvények 45-ös szénacélból készülnek, többnyire YH Hydraulic-ban, de a préselt huzal enyhe acélból áll. A fejlett ferrés préselőgépeket a nagy pontosság ellenőrzésére használják a préselési eljárás során.
√ Megrend.-sz .: 87612one darab (SAE karima 6000PSI spiráltömlőn négyvezetékes beépíthető)
 √ Méretek: peremméretekhez alkalmasak: 1/2 '' - 2 ''; mások kérjük lépjen kapcsolatba velünk
 √ Ár: az ár 45 szénacél; egyéb anyagok esetén kérjük, értesítsen minket előre.
 √ Rögzítőfajták: 00400 (csavarok spiráltömlőkhöz)
 Ples Minták: kevesebb mint 2 db ingyenes a minőség ellenőrzéséhez.
SS csőcsatlakozó rajz

Műszaki adatok táblázat
| NO. | FLANGE SIZE | HOSE BORE | MÉRETEK | |||
| DN | GONDOLATJEL | C | D | L | ||
| 87612-08-08 darab | 1/2" | 12 | 8 | 31.8 | 23.9 | 7.9 |
| 87612-12-12-es darab | 3/4" | 20 | 12 | 41.3 | 31.7 | 8.9 |
| 87612-16-16-os darab | 1" | 25 | 16 | 47.6 | 38 | 9.6 |
| 87612-20-20one darab | 1.1/4" | 32 | 20 | 54 | 43.6 | 10.4 |
| 87612-24-24 darab | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 12.7 |
| 87612-32-32 darab | 2" | 50 | 32 | 79.4 | 66.5 | 12.7 |
Rozsdamentes acél hidraulikus szerelvények
A 87611-es darab szerelvények SAE karima 6000PSI egy vagy két vezetékes integrált szerelvényekhez. A 08-tól 32-ig terjedő méretek naponta részt vesznek az YH termelésben. A 87611-es darabok 87611-es szerelvényei, amelyek 00210 vagy 00110-es csavarokkal vannak rögzítve, szorítóberendezésekkel. Jó minőségű anyagok kerülnek a termelésbe, így biztosítva a jó minőségű termékeket. Az egy darabból készült szerelvényeket a CNC gép gyártja a nagy pontosságú igények szabályozására.
√ Megrendelési szám: 87611one (SAE karima 6000PSI egy vagy két vezetékes integrált szerelvényhez)
 √ Anyag: a szerelvények 45 szénacélból készülnek; ferritek enyhe acélból (20 szénacél)
 √ Tápegység típusok: 00210 (huzal két huzalozott huzalhoz); 00110 (huzalok egy huzalozott huzalhoz); 03310 (egy vagy két vezetékes fonott tömlőhüvely)
 Ples Minták: kevesebb mint két készlet ingyenes a minőség ellenőrzéséhez
Rozsdamentes acél hidraulikus szerelvények
Műszaki adatok táblázat
| NO. | FLANGE SIZE | HOSE BORE | MÉRETEK | |||
| DN | GONDOLATJEL | C | D | L | ||
| 87611-08-08 darab | 1/2" | 12 | 8 | 31.8 | 23.9 | 7.9 |
| 87611-12-12-es darab | 3/4" | 20 | 12 | 41.3 | 31.7 | 8.9 |
| 87611-16-16 darab | 1" | 25 | 16 | 47.6 | 38 | 9.6 |
| 87611-20-20one darab | 1.1/4" | 32 | 20 | 54 | 43.6 | 10.4 |
| 87611-24-24 darab | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 12.7 |
| 87611-32-32 darab | 2" | 50 | 32 | 79.4 | 66.5 | 12.7 |
SAE O-gyűrű Boss adapter
AJOJ-OG a JIC 74 fokos kúp, amely SAE o-gyűrűs boss ágral rendelkezik. Az AJOJ-OG sorozat teljes méretei a műszaki adatok táblázata alapján kerültek bemutatásra. Az YH más szál típusokat és méreteket is gyárt. Üdvözöljük Önt, hogy elküldje nekünk leírásait vagy képeit az előzetes megerősítéshez.
√ Megrend.-sz .: AJOJ-OG (JIC hím 74 fokos kúp / SAE o-gyűrűcsapágy)
 √ Típusok: Egyenes két véghez; Két végű könyök; Három végtípus
 √ Logó: YH; más, a termékeken igényelt logó is elfogadható
 √ Egyéni orientáció: YH az OEM szolgáltatást az ügyfelek által készített rajzokkal vagy mintákkal láthatja el
 √ Értékesítés utáni szolgáltatások: a jó minőség biztosítása érdekében az ügyfelek részére értékesítés utáni szolgáltatást nyújtunk.
SAE O-gyűrű Boss Adapter Rajz
Műszaki adatok táblázat
| CÉRNA | MÉRETEK | |||||
| NO. | PÉLDÁUL | F | A | B | S1 | S2 |
| AJOJ-04OG | U7 / 16" X20 | U7 / 16" X20 | 24.5 | 27.2 | 11 | 17 |
| AJOJ-05OG | U1 / 2" X20 | U1 / 2" X20 | 25 | 29 | 14 | 17 |
| AJOJ-05-04-05OG | U1 / 2" X20 | U7 / 16" X20 | 25 | 30 | 14 | 17 |
| AJOJ-06OG | U9 / 16" X18 | U9 / 16" X18 | 25 | 31.8 | 14 | 19 |
| AJOJ-06-04-06OG | U9 / 16" X18 | U7 / 16" X20 | 25 | 30 | 14 | 17 |
| AJOJ-06-05-06OG | U9 / 16" X18 | U1 / 2" X20 | 25 | 30 | 14 | 17 |
| AJOJ-08OG | U3 / 4" X16 | U3 / 4" X16 | 27.5 | 36.8 | 19 | 24 |
| AJOJ-08-06-08OG | U3 / 4" X16 | U9 / 16" X18 | 27.5 | 33.5 | 19 | 19 |
| AJOJ-10OG | U7 / 8" X14 | U7 / 8" X14 | 30 | 44 | 22 | 27 |
| AJOJ-10-08-10OG | U7 / 8" X14 | U3 / 4" X16 | 30 | 40 | 22 | 24 |
| AJOJ-12OG | U1.1 / 16" X12 | U1.1 / 16" X12 | 35 | 51 | 24 | 32 |
| AJOJ-12-08-12OG | U1.1 / 16" X12 | U3 / 4" X16 | 35 | 44 | 24 | 24 |
| AJOJ-12-10-12OG | U1.1 / 16" X12 | U7 / 8" X14 | 35 | 49 | 24 | 27 |
| AJOJ-16OG | U1.5 / 16" X12 | U1.5 / 16" X12 | 43 | 54.5 | 33 | 41 |
| AJOJ-20-16-20OG | U1.5 / 8" X12 | U1.5 / 16" X12 | 59 | 59.5 | 44 | 41 |
| AJOJ-20OG | U1.5 / 8" X12 | U1.5 / 8" X12 | 59 | 59 | 44 | 50 |
JIC lapos arccsatlakozók
2J9 adapter csatlakozó 90 fokos JIC 37 fokos kúp a JIC 37 fokos üléshez. A teljes méretek méreteit az alábbiakban mutatjuk be a műszaki adatlapon. Az adapter szerelvényeit a rajzok vagy az ügyfelek különleges igényei szerint gyártják. Gyártási szabványunk az Eatonhoz hasonló Winner.
√ Megrend.-sz .: 2J9 (90 ° JIC Férfi 74 ° -kal a JIC-hez 74 ° -os ülés)
 √ A formák és a vonalak a rajzok vagy az ügyfelek igényei szerint kívánt anyagösszetétel szerint készülnek.
 √ A YH szerelvényeket a SEA, BS, AS, ANSI és DIN szabványoknak megfelelően állítják elő
 √ Extrudáláshoz vagy kovácsoláshoz használható
 √ Acél, sárgaréz és alumínium hidraulikus csövekkel használható
 √ Hosszú távú minőségi termékek ésszerű áron
JIC lapos arc csatlakozók rajz
Műszaki adatok táblázat
| CÉRNA | MÉRETEK | |||||
| NO. | E | F | A | C | S1 | S2 |
| 2J9-04 | U7 / 16" X20 | U7 / 16" X20 | 24.5 | 8.5 | 11 | 17 |
| 2J9-05 | U1 / 2" X20 | U1 / 2" X20 | 24.5 | 9.5 | 11 | 19 |
| 2J9-06 | U9 / 16" X18 | U9 / 16" X18 | 29 | 10 | 14 | 19 |
| 2J9-06-08 | U9 / 16" X18 | U3 / 4" X16 | 33 | 11 | 19 | 24 |
| 2J9-08-06 | U3 / 4" X16 | U9 / 16" X18 | 33 | 10 | 19 | 19 |
| 2J9-08 | U3 / 4" X16 | U3 / 4" X16 | 33 | 11 | 19 | 24 |
| 2J9-08-10 | U3 / 4" X16 | U7 / 8" X14 | 37 | 11 | 22 | 27 |
| 2J9-10 | U7 / 8" X14 | U7 / 8" X14 | 37 | 11 | 22 | 27 |
| 2J9-10-08 | U7 / 8" X14 | U3 / 4" X16 | 37 | 11 | 22 | 24 |
| 2J9-10-12 | U7 / 8" X14 | U1.1 / 16" X12 | 43 | 13.5 | 27 | 32 |
| 2J9-12 | U1.1 / 16" X12 | U1.1 / 16" X12 | 43 | 13.5 | 27 | 32 |
| 2J9-12-10 | U1.1 / 16" X12 | U7 / 8" X14 | 43 | 11 | 27 | 27 |
| 2J9-12-16 | U1.1 / 16" X12 | U1.5 / 16" X12 | 52 | 14.5 | 33 | 41 |
| 2J9-16 | U1.5 / 16" X12 | U1.5 / 16" X12 | 52 | 14.5 | 33 | 41 |
| 2J9-16-20 | U1.5 / 16" X12 | U1.5 / 8" X12 | 59 | 15.5 | 44 | 50 |
| 2J9-20-16 | U1.5 / 8" X12 | U1.5 / 16" X12 | 59 | 14.5 | 44 | 41 |
| 2J9-20 | U1.5 / 8" X12 | U1.5 / 8" X12 | 59 | 15.5 | 44 | 50 |
| 2J9-20-24 | U1.5 / 8" X12 | U1.7 / 8" X12 | 61 | 18.5 | 50 | 55 |
| 2J9-24-20 | U1.7 / 8" X12 | U1.5 / 8" X12 | 61 | 15.5 | 50 | 50 |
| 2J9-24 | U1.7 / 8" X12 | U1.7 / 8" X12 | 61 | 18.5 | 50 | 55 |
| 2J9-32 | U2.1 / 2" X12 | U2.1 / 2" X12 | 66 | 24.5 | 65 | 75 |
